產品尺寸：195*140*60mm
沖壓模具：單沖模&復合模（非標定制）
產品應用/項目：高端醫療設備終端、康復醫療儀器等
13825200700

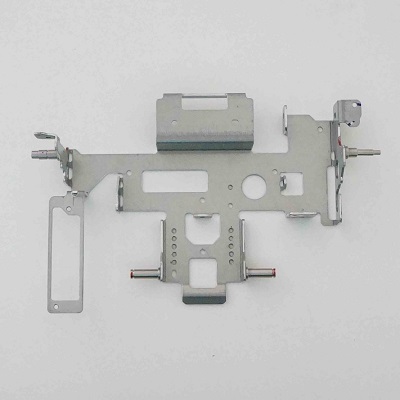

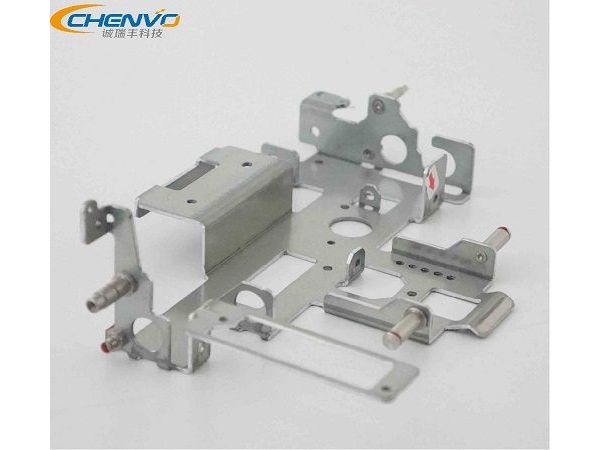

所示的鍍鋁鋅鎂板五金沖壓件是誠瑞豐公司為醫療超聲波檢測儀分析模組而設計的一款中控精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐協同提供高端精密金屬結構件及智能終端的設計研發及產品優化等解決方案。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）耐腐性，表面具有鋁鋅鎂三層“關卡”保護，并且還具有“自愈性”，表面損傷之后，自動生產一層新的保護層；
（2）嵌接性能，該部件孔位較多較多（尺寸誤差≤0.1mm ），可以滿足多方位組裝，提供穩定的內部結構空間；
（4） 耐熱性，最多可以承受300℃的高溫，在多重惡劣的應用場景下，性能穩定；
（5）迭代性，定制化量產，版本升級更新可以靈活應對，成本投入大幅降低 ；

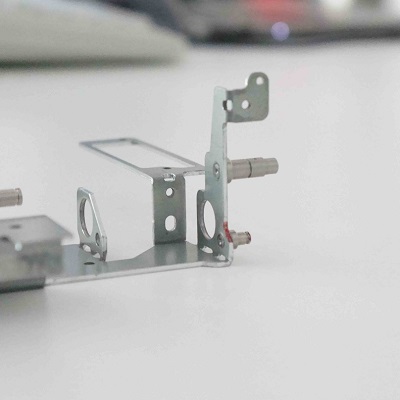

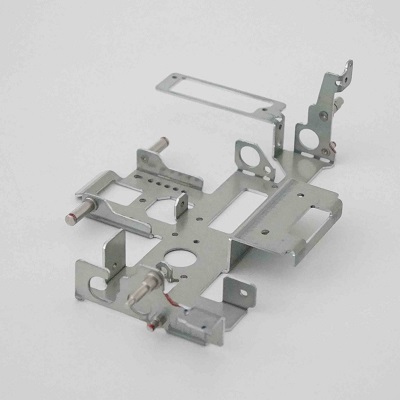

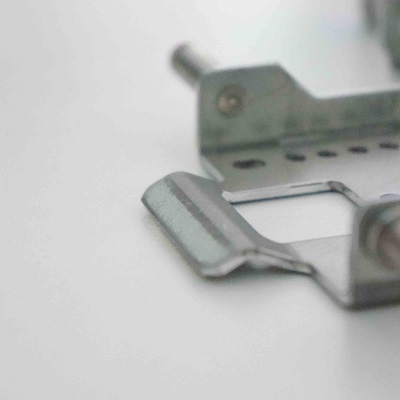

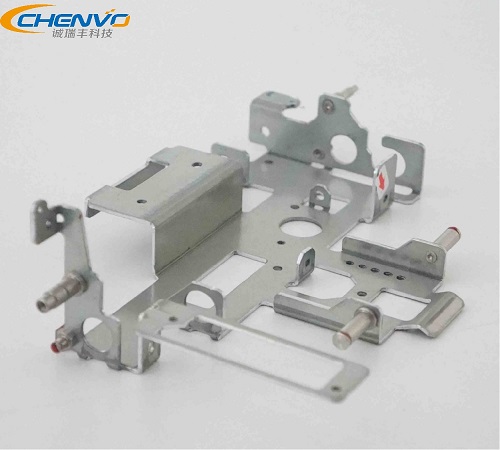

注：頁面底部更多產品詳細照片以展示鍍鋁鋅鎂板五金沖壓件的產品特點。
| 產品尺寸 | 195*140*60mm | 展開尺寸 |
259*182*1.6mm |
|---|---|---|---|
| 產品材料 |
SECC |
材料厚度 |
1.6mm |
|
產品重量 |
210.3g |
模具類型 |
單沖模&復合模，共7套 |
| 表面處理 |
無 |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
160T |
沖壓加工將部件的外形和雛形孔一次性生成，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
啤孔 |
80T |
將部分圓形孔沖出，為攻牙做準備； |
|
3 |
打批鋒 |
80T |
修邊，去毛刺，為后續加工做準備； |
|
4 |
啤孔,L曲 |
80T |
行程有兩道工序工序，模具彎曲加工可以大幅度保證產品尺寸的要求和生產過程穩定性； |
|
5 |
搭牙 |
17-M3 |
17處孔要進行攻牙二次加工，注意牙孔垂直度，孔直徑大小誤差≤0.1mm； |
|
6 |
窩釘 |
輔助工藝 |
壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求； |
|
7 |
L曲 |
80T |
再次對部品進行沖壓折彎； |
|
8 |
L曲 |
80T |
第六次折彎行程；
|
|
9 |
L曲 |
80T
|
最后一道行程； |
|
10 |
除油,品檢 |
輔助工藝 |
水離子清洗機清除表面污漬后，全面檢查電解板五金沖壓件的尺寸 誤差及表面處理后的外觀要求是否及格； |
|
11 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗； |
1. 訂購鍍鋁鋅鎂板五金沖壓件需要注意什么事項？
答：有兩方面可以提升，且效果顯著：
其一是我所生產的金屬結構產品均是非標定制，包括OEM和ODM兩種模式，如果客戶有其他特殊要求理念，也可以向我司提出，我司會安排人員1對1服務；
其二是審廠，如果客戶的產品與我司生產理念相互配合，我司會邀請客戶到公司審廠，一則是可以更完全的傳達客戶的產品理念，二則是也可以明確了解我司的軟硬實力。
深圳市誠瑞豐公司多年來積極國外先進設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和研發技術支持！
2. 誠瑞豐對鍍鋁鋅鎂板五金沖壓件，或者說其它材質的五金沖壓件的加工工藝有哪些基本要求？
答：從以下四個方面說明：
（1） 設計要符合要求。五金沖壓件在設計零件的結構形狀時，表面及組合設計一般偏向于結構簡單、合理，最好采用結構簡單合理的表面，同時還應當盡量使加工表面數目最少和加工面積最小，縮減加工成本損耗；
（2） 機型或工藝正確選擇。必須采取合理的沖壓機型（噸位、精密度要求）制造毛坯，毛坯的選擇與具體的生產技術條件有關，一般取決于生產批量、材料性能和加工可能性等；
（3）材料選擇。 五金沖壓成形性能的要求，對于成形工序，為了有利于沖壓變形和制件質量的提高，材料應具有良好的塑性、屈強比小、板厚方向性系數大、板平面方向性系數小、材料的屈服強度與彈性模量的比值小等特點。對于分離工序，要求有一定的塑性和硬度，因?yàn)樗苄栽胶玫牟牧显讲灰追蛛x。鍍鋁鋅鎂板五金沖壓件也是具備了這些特質 ；
誠瑞豐公司五金沖壓件所用的材料，一方面需要滿足產品設計的技術要求，另一方面則滿足沖壓工藝的要求和沖壓后的加工要求(如切削加工、電鍍 等)；
（4） 成本控制。規定適當?shù)闹圃炀燃氨砻娲植诙攘慵募庸べM(fèi)用。五金沖壓件的加工費用會隨著精度的提高而增加，尤其在精度較高的情況下，這種增加極為顯著。五金沖壓件加工工藝較為復雜，為保證五金沖壓件產品性能能滿足使用要求，就需要遵循相應的工藝要求，確保生產可行性。
