: 鍍鋅板五金沖壓件

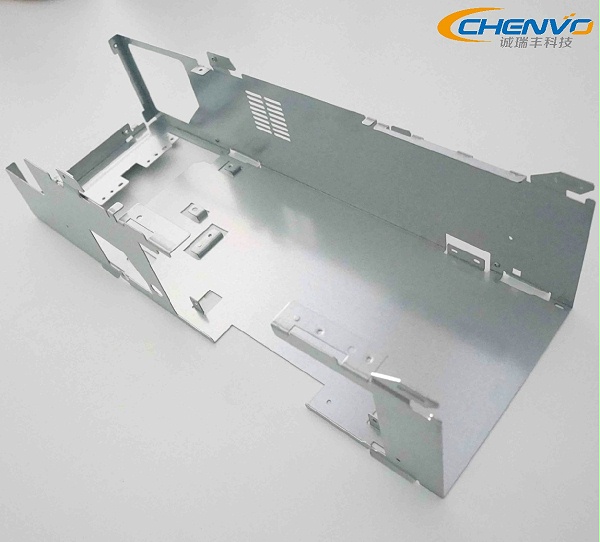

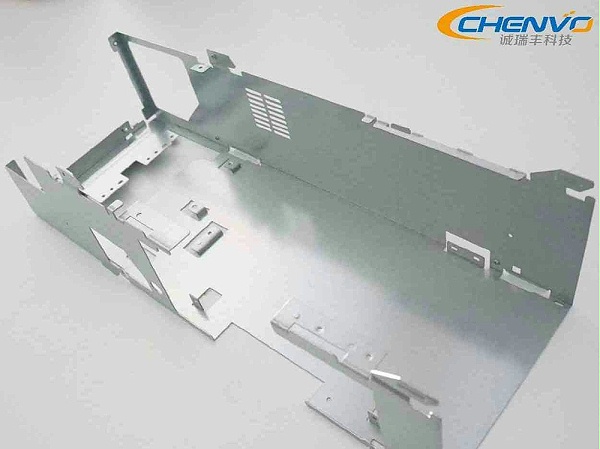

所示的鍍鋅板五金沖壓件是誠瑞豐公司為銀行無人值守終端循環模組而設計的一款底部外殼精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐注重五金沖壓產品增值服務的開發，并榮獲“國家高新技術企業”。

價格：按圖紙報價
周期： 24小時
咨詢熱線：13825200700

資質認證：

該部品具備以下特點：

（1）結構穩定，該部件乃由鍍鋅板加工而成，具有良好的抗拉性能，表面處理層也具有特出的防腐性性能，硬度適中；

（2）美觀，如圖所示，產品光澤亮麗，亦可作外觀件；

（3）嚴謹性，部件經過了3位設計師優化，各處的折彎角度以及異形孔的位置、大小都經過多次測試調整，保證其組裝使用性能；

（4）迭代性，定制化量產，版本升級更新可以靈活應對，降低了成本投入；

（5）耐用性，使用年限15年以上；

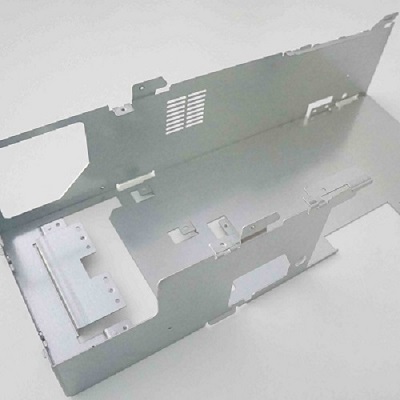

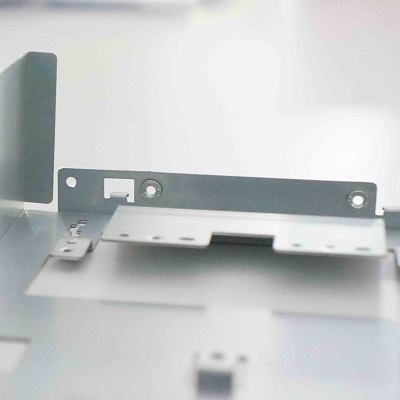

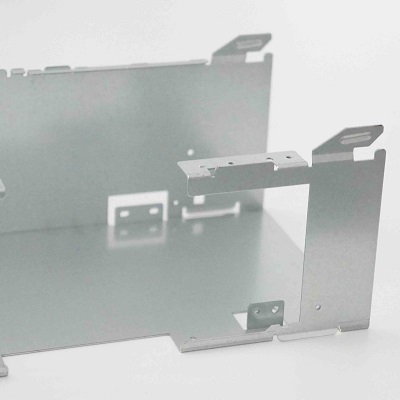

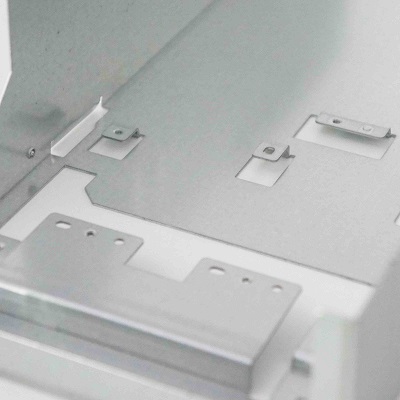

注：頁面底部更多產品詳細照片用以展示鍍鋅板五金沖壓件的產品特點。

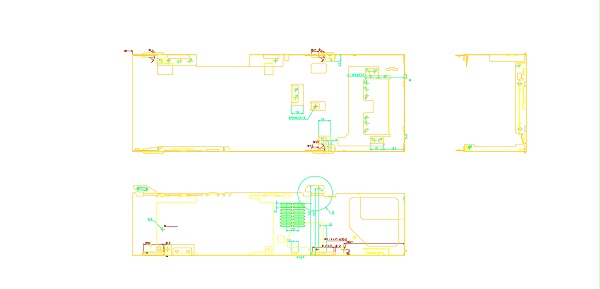

鍍鋅板五金沖壓件2D圖紙

序號	工序	沖床噸位	工藝說明及注意事項
1	復合下料	200T	將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求；
2	啤孔,翻豬咀,凸米,拉伸	200T	本次行程有4道工序，沖裁出雛形，本次行程沖壓模具的構造較為復雜，精度要求高；
3	打批鋒,翻豬咀，L曲	200T	行程有3道工序，作用如上；去除周邊毛刺，為后續加工做準備；
4	壓釘	輔助工藝	壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求；
5	搭牙	14-M3	對14處特殊孔進行攻牙處理，注意孔位垂直度角度偏差，牙孔大小偏差≤0.1mm；
6	L曲,Z曲	200T	一次行程完成2處地方的沖壓折彎；
7	啤孔,W曲,L曲	200T	第五次沖壓行程，通過模具進行部件的W曲，達成的角度要求會更高，加工效率更高；
8	搭牙	4-M3	對4處特殊孔進行攻牙處理，注意牙孔大小偏差；
9	V曲	200T	第六次沖壓行程；
10	V曲	200T	最后一道沖壓折彎工序；
11	品檢	輔助工藝	全面檢查鍍鋅板五金沖壓件的尺寸誤差及表面處理后的外觀要求是否及格；
12	包裝	輔助工藝	包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗；
