五金模具廠在實際裝模的過程中有不一樣的經驗技巧，尤其是沖壓模具下模的正反裝方面，較為復雜，需要仔細調整，以下細節作為參考，掌握模具的安裝方式及上下模組合,更加方便、快捷地進行折彎作業。

裝配分為幾個點：

1.下模正裝：即所使用的V槽在前面,靠近后定規的那一方向.

2.下模反裝：即所使用的V槽在后面,靠近人身體的一邊.

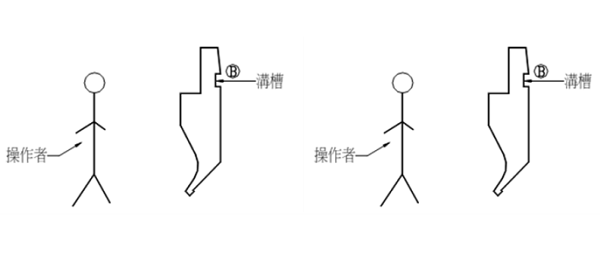

3.上模正裝: 即上?？系臏喜鄢僮髡叩纳眢w.

4.上模反裝: 即上模卡溝的溝槽方向與操作者身體相反。

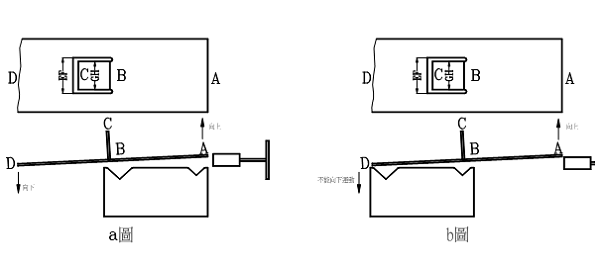

五金模具廠如圖所示: BC折為板料內的一折.以A為定位邊,折B處時,沖壓模具下模就要反裝,同時下模要考慮避位.下模寬度只能小于EF,大于或等于GH的寬度.原因: 當用A作定位邊,折B處,即B為支撐點,BC為料內小折.A和C處都向上運動.當A向上運動,以B為支撐點,那麼D處就向下運動.

如果五金模具廠的沖壓模具下模正裝就會出現下面這種情況:

由于BC長度為15mm,下模寬度為50mm.折B處時,C向上運動,A向上運動,D向下運動.BD段長度大于下模高度,D無法向下運動,被下模墊擋住.這樣整個工件就干涉,最后報廢,無法折起.(圖b)當采用下模反裝時(如圖a),就很容易避開.A向上,C向上,D向下運動,工件BD段從下模外側避開。
