            精密鈑金加工件的各部位參數設計

            精密鈑金加工件是一種泛行業應用部件,通過對不同需求的定制設計,將平面板材加工成特定狀態。在多種結構件的制造中,有許多參數設計問題,例如彎曲半徑、下擺、偏移量、孔和槽的尺寸、缺口和凸耳等,下面一起來探討一下。

            1彎曲半徑

            各種常見的彎曲半徑,彎曲角度上可執行正負1度的公差,但我們的彎曲半徑可達0.030英寸(0.762毫米),更具成本效益。部件長度至少為材料厚度的4建議在彎曲處使用相同的半徑,并且長度必須至少為材料厚度的4倍。

            鈑金加工-彎曲半徑

            2下擺

            鈑金加工形成開放式和封閉式折邊,其公差取決于下擺的半徑,材料厚度以及下擺附近的特征,我們建議最小內徑等于材料厚度,折邊返回長度應為材料厚度的6倍。

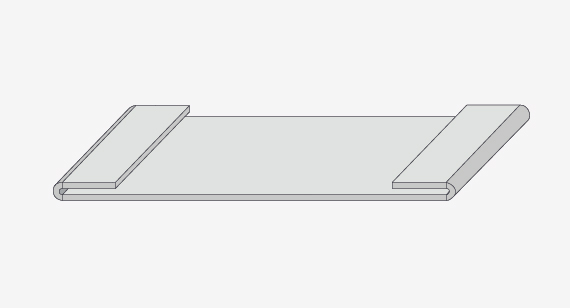

            鈑金加工-下擺

            3偏移量

            偏移用在鈑金零件中創建Z形輪廓我們將高度公差+/-0.012英寸(0.304毫米),從板件頂部偏移到輪廓,建議偏移0.030英寸(0.762毫米)。

            其他標準選項包括:0.060英寸(1.524毫米)、0.093英寸(2.362毫米)、0.125英寸(3.175毫米)、0.187英寸(4.749毫米)、0.213英寸(5.410毫米)、0.250英寸( 6.35毫米)、0.281英寸(7.137毫米)和0.312英寸(7.924毫米)。

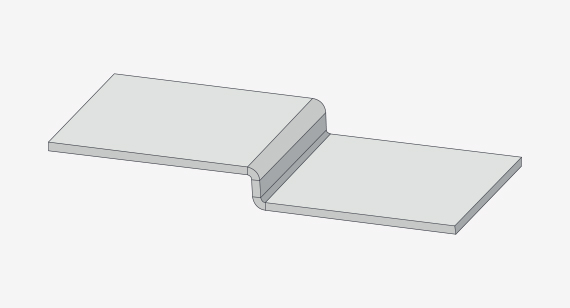

            鈑金加工-偏移量

            4孔和槽

            孔和槽的直徑至少應為材料的厚度,如果材料為0.036英寸(0.914毫米)或更薄,則孔距材料邊緣的距離應為0.062英寸(1.574毫米)如果材料的厚度大于0.036英寸(0.914毫米),則孔距材料邊緣至少應為0.125英寸(3.175毫米),以避免變形。

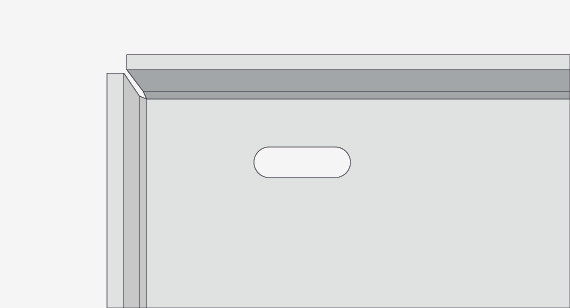

            鈑金加工-孔和槽

            5缺口和凸耳

            凹口至少為材料的厚度或0.04英寸(1.016毫米)(以較大者為準),并且不得超過其寬度的5倍。凸至少為材料厚度的2倍或0.126英寸(3.200毫米)(以較大者為準),且長度不得超過其寬度的5倍。

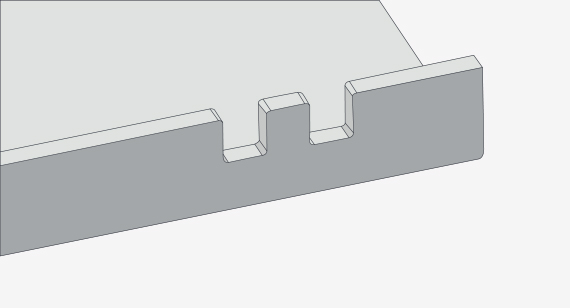

            鈑金加工-缺口和凸耳

            6s

            我們提供加工和成形的孔-錐形孔,使螺釘,釘子或螺栓與表面齊平插入,建議使用以下標準角度之一,將孔的大直徑測量在0.090英寸(2.286毫米)和0.500英寸(12.7毫米)之間:82°、90°、100°和120°成形的埋頭孔大直徑的公差為+/- 0.010 英寸(0.254mm)。

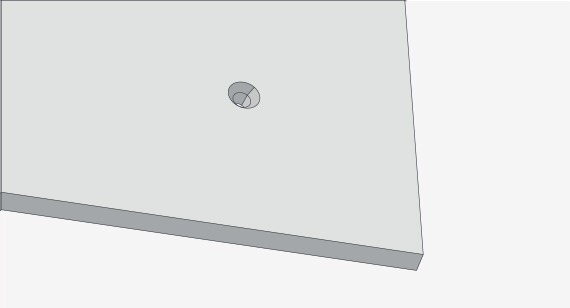

            鈑金加工-s孔

            誠瑞豐精密鈑金加工26年,擁有豐富的定制設計經驗,歡迎聯系合作。
