            深圳五金沖壓廠,紹曲柄壓力機主要構造和液壓保護原理

            作者: 誠瑞豐 編輯: 五金沖壓 來源: 誠瑞豐科技 發布日期: 2019.01.25
            信息摘要:
            曲柄壓力機是指采用曲柄連桿作為工作機構的壓力機。曲柄壓力機是深圳五金沖壓廠最常用的冷沖壓設備,其結構簡單,使用方便,動作平穩,工作可靠,本文…

            曲柄壓力機是指采用曲柄連桿作為工作機構的壓力機。曲柄壓力機是深圳五金沖壓廠,最常用的冷沖壓設備,其結構簡單,使用方便,動作平穩,工作可靠,本文為大家介紹曲柄壓力機主要構造和液壓保護原理。

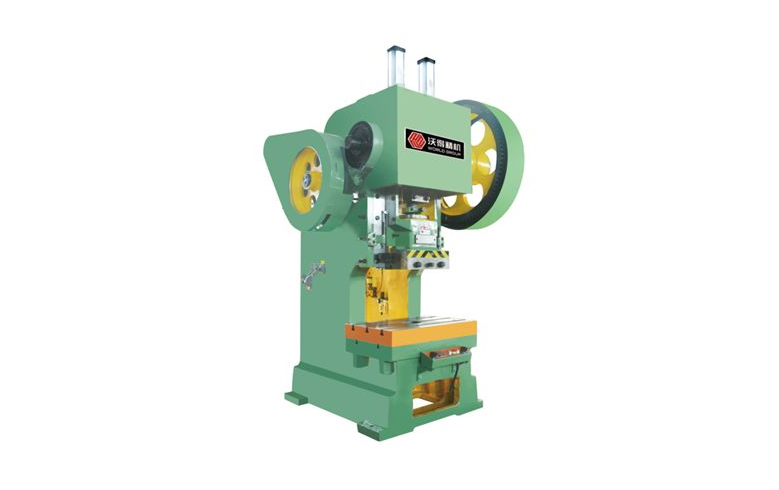

            深圳五金沖壓廠-曲柄壓力機

            深圳五金沖壓廠,壓力機的單動、雙動壓床基本原理

            一、單動壓力機

            單動壓力機按其機身的型式可分為開式和閉式壓力機,按曲柄連桿的組數分為單點、雙點和四點壓力機。單動壓力機屬于通用壓力計的類別,可用于落料、沖裁、彎曲、拉深及翻邊等,只有一個工作滑塊。

            基本原理:

            對拉延工藝的影響:零件的拉深工藝都需要有壓邊裝置。壓邊裝置可用裝在模具中的彈簧完成,也可以用裝在單動壓力機中的拉深墊來完成。拉深墊頂起托板的平行度、壓邊力的穩定性對拉延制件有直接的影響。對于拉深工藝,拉深墊的作用是壓邊、防止起皺。由電動機提供的動力儲能于飛輪,通過離合器、制動器控制的傳動系統實現曲柄滑塊機構的上下直線往復運動。

            二、雙動壓力機

            雙動壓力機屬于拉深壓力機,用于復雜零件的拉深。雙動壓力機有兩個滑塊,內滑塊用來拉深零件,外滑塊用來壓緊板料邊緣雙動壓力機按曲柄連桿的組數分為單點、雙點、四點壓力機、多連桿壓力機。現代壓力機多采用單動多連桿配液壓拉深墊的結構(模具必須設計成反拉伸)。

            基本原理:

            內滑塊為一般的曲柄滑塊機構;內滑塊的曲柄同時鉸接另一連桿,形成外滑塊連桿機構中的主動連桿。由擺桿、搖桿、角杠桿等串接的三組四連桿機構完成外滑塊的往復近似間歇運動。

            深圳五金沖壓廠,液壓保護原理是什么?

            滑塊的過載保護是壓力機的附屬裝置,其中液壓保護是比較常見的一種形式。

            工作原理

            將壓力機在公稱壓力下工作時,液壓墊內的油壓小于卸荷閥(或平衡閥)的背壓,此時壓力機正常工作。油泵打出的高壓油經卸荷閥(或平衡閥)進入滑塊連桿座下的液壓墊,將連桿座抬起(一定行程)。當壓力機超載時,液壓墊中的油壓升高,其壓力大于卸荷閥(或平衡閥)的背壓,迫使卸荷閥(或平衡閥)的閥芯移動,液壓墊中的液壓油排回油箱,壓力機迅速卸載,連桿座相對于滑塊移動一段時間,這樣在保護壓力機的同時,也避免了因過載對零件造成損壞。

            深圳市誠瑞豐科技股份有限公司已引進德國和日本120臺精密沖壓設備,從25T到300T,多方位滿足精密五金沖壓需求。
