鈑金加工在板料上畫出樣板和樣桿圖后，需憑經驗預留一定的工藝余量，并在樣板上標出余量的部位和數值，再通過剪切、沖壓、折彎等方法制樣，在樣件上標注鈑金件的圖號、名稱、數量、材質、尺寸、基準線等說明。

一、鈑金加工件樣板的制作

（1）樣板的種類

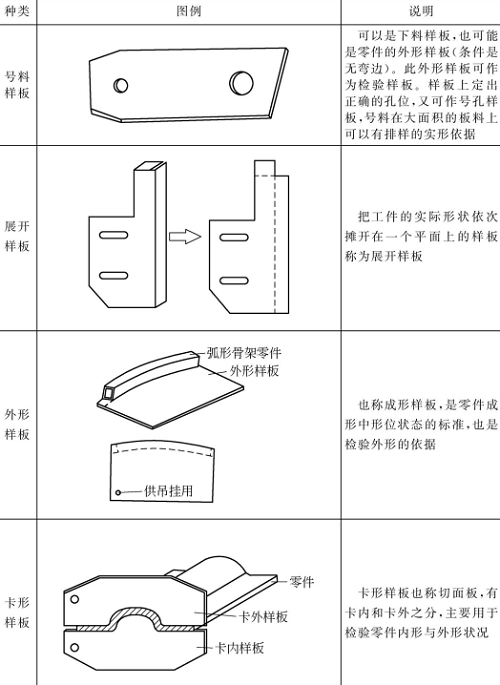

由于批量生產的需要或者檢驗零件形狀以及切口、孔的位置是否到位的需要，而加工成實形對照物稱為樣板。按用途可分為號料樣板、展開樣板、外形樣板和卡形樣板，見表4-2。

（2）樣板的制作

1）樣板的材料。樣板制作材料，一般采用0.5～2mm的薄鋼板。當樣板較大時，可用板條拼成花格骨架，以減輕重量。對于中小型件大多采用0.5～0.75mm的薄鋼板制作；對于精度要求不高的一次性樣板，為節約材料可用黃板紙或油氈紙制作。

2）樣板的制作方法。一般外形樣板是按圖示尺寸畫在樣板料上剪切，然后修正并劃上或鉆出孔位，檢驗無誤后即可當做樣板使用。這種方法也稱畫樣法。

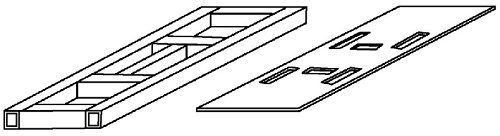

還有一種叫過樣法，如圖4-2所示，主要是裝配時有一個明確的定位方向。樣板沒有特定的依據可循，可按情況靈活應用，但制作出的零件一定要符合技術要求。

二、鈑金加工件樣桿的制作

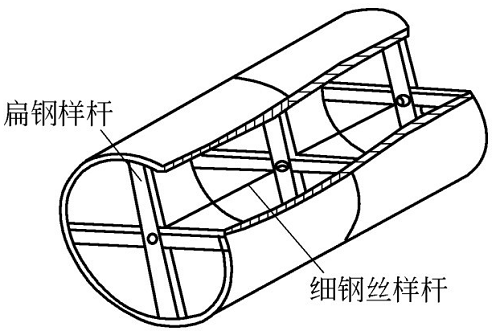

樣桿主要用于定位，有時也用于簡單零件的號料，定位樣桿上應標有定位基準線。如圖4-3所示，圓筒內徑的彎曲尺寸依靠6根十字交叉的扁鋼樣桿定位，圓筒內徑的同軸度則依靠鋼絲樣桿定位，并且在扁鋼交叉處標有定位基準線。

另外，對于多個較長零件的制作，如每一個尺寸都用鋼直尺或鋼卷尺去量取，操作繁瑣。用一根制作簡單、尺寸準確、使用有效的樣桿，將大大提高工作效率。

（1）樣桿制作材料　樣桿材料一般用25mm×0.8mm或20mm×0.8mm的扁鋼條或鋁條制作。對于一些利用計算機放樣的大型企業，有條件的也可采用鋁質活絡樣板，并根據計算機提供的數據，在專門平臺上得到樣板曲邊的任何形狀，從而可節省大量制作樣板的材料和工時。

（2）樣桿的制作方法　樣桿的簡單制作方法如圖4-4所示。
