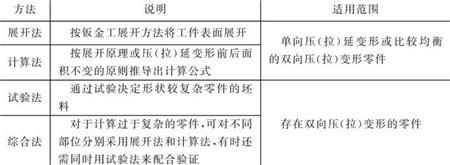

鈑金加工件放樣時的坯料尺寸由零件的展開尺寸、工藝變量（伸長或收縮量）與加工余量三部分組成，其確定方法見表5-13。
鈑金加工件坯料尺寸的確定方法以筒節和90°壓制彎頭為例進行說明。
（1）筒節放樣尺寸的確定

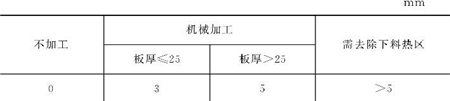

1）卷制筒節周長l。其計算公式為：l=Kπ（Dn+S）+2t，式中 K——修正系數，見表5-14；
Dn——筒節直徑，mm；S——工藝變量（伸長或收縮量）；t——邊緣加工余量，mm。
2）環縫加工余量。薄壁筒節每端余量見表5-15。厚壁筒節的端部錯位矯正困難，每端應放出7～18mm。
（2）90°壓制彎頭放樣尺寸的確定

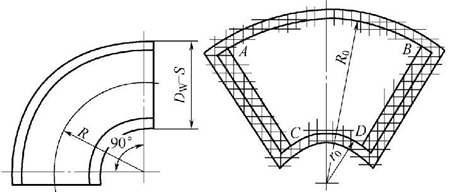

90°壓制彎頭放樣尺寸的確定如圖5-10所示。可用試驗法確定鈑金加工件坯料尺寸。
試驗法確定其坯料尺寸各計算公式為：
注意周邊應放15～35mm余量作下料劃線。
