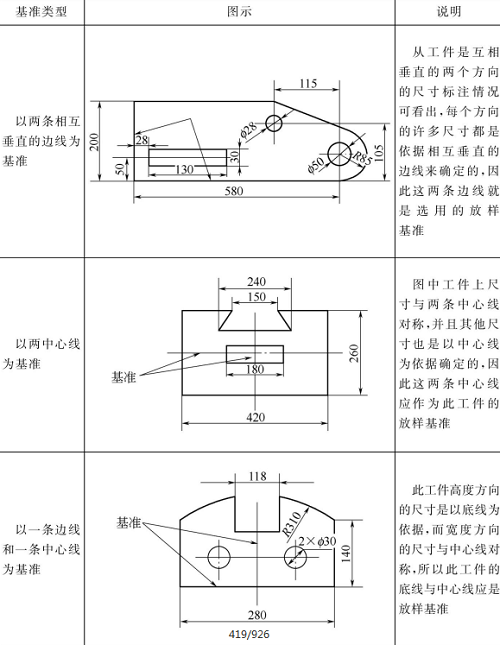

鈑金加工件放樣基準是指放樣時起決定作用的基準線或基面，正確地選用和確定放樣基準，能使放樣方便、準確和快捷。鈑金放樣基準見表4-1。
鈑金加工件基準線劃法及要求
通常先劃基準線，后劃圓弧或圓周，最后再劃所有直線，從而完成大的輪廓線。一般較短的基準線可以直接用鋼尺或粉線劃出，而對于外形尺寸長達幾十米甚至超百米的大型金屬結構，可用拉鋼絲配合角尺或懸掛線錘的方法劃出基準線。

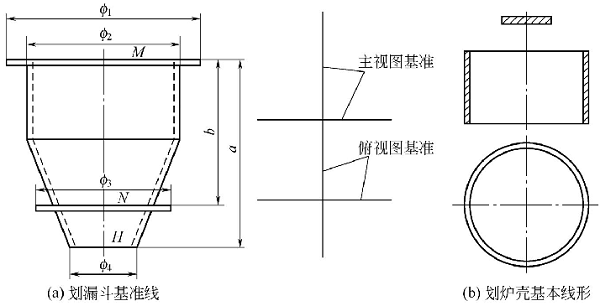

如圖4-1（a）所示的圓錐臺漏斗，為保證大、小法蘭盤上M、N面間的距離要求，可先劃出M基準線，使M、N面間的距離僅有一個b尺寸保證即可。但若先劃出H面基準線時，M、N面間的距離則需要由c和a-b兩個尺寸來保證，其誤差顯然較大。
目前誠瑞豐采用激光經緯儀作出大型結構的放樣基準線，可以獲得較高的精確度。無論采用何種方法，各圖中的基準線必須作得十分準確，保證必要的精確度，且經過必要的檢驗和標準規(guī)定的符號。
